掃描方式

1. 線性掃描分布

掃頻測量范圍：(10Hz)-(10MHz)40000掃頻點、分辨率為0.25kHz、0.5kHz和1kHz。

2. 分段掃頻測量分布

掃頻測量范圍：(0.5kHz)-(1MHz)、2000掃頻點；

(0.5kHz)-(10kHz)

(10kHz)-(100kHz)

(100kHz)-(500kHz)

(500kHz)-(1000kHz)

其他技術參數

1. 幅度測量范圍: (-120dB)至(+20dB)

2. 幅度測量精度: 0.1dB

3. 掃描頻率精度: 0.01%

4. 信號輸入阻抗：1MΩ

5. 信號輸出阻抗：50Ω

6. 信號輸出幅值：±20V

7. 同相測試重復率：99.9%

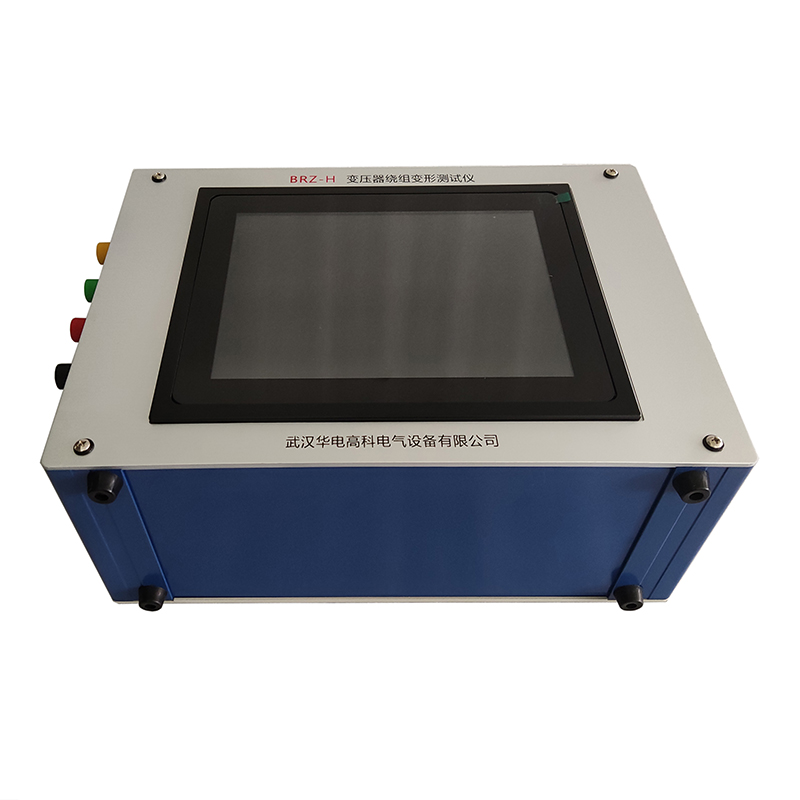

變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。

1. 采集控制采用高速、高集成化微處理器。

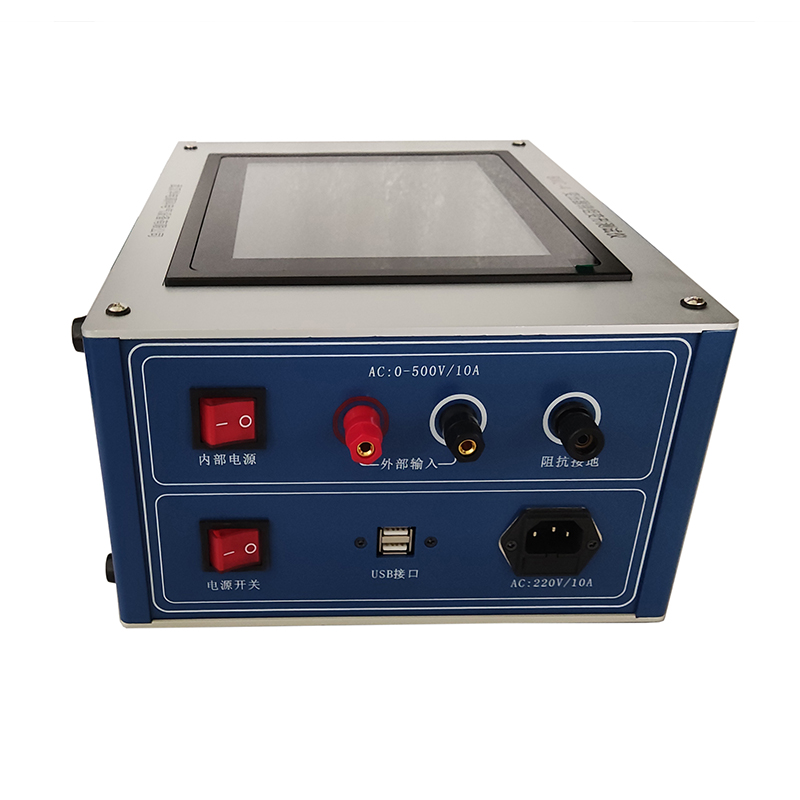

2. 筆記本電腦與儀器之間通信USB接口。

3. 硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。

4. 高速雙通道16位A/D采樣(現場試驗改變分接開關，波形曲線有明變化)。

5. 信號輸出幅度軟件調節，最大幅度峰值±10V。

6. 計算機將檢測結果自動分析和生成電子文檔(Word)。

7. 儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能,兼容當前國內兩種技術流派的測量模式。

8. 幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用。

9. 檢測數據自動分析系統
